FNIRSI 2C53T – Osciloscopio, Multímetro y Generador de Señales

FNIRSI 2C53T – Osciloscopio, Multímetro y Generador de Señales 3 en 1

El FNIRSI 2C53T es un instrumento portátil y multifuncional que integra un osciloscopio digital de dos canales, un multímetro True RMS y un generador de señales DDS. Está diseñado para técnicos automotrices, profesionales de la electrónica, estudiantes, centros de formación, laboratorios y aficionados.

Su arquitectura FPGA + ARM + ADC ofrece una frecuencia de muestreo de hasta 250 MS/s y un ancho de banda analógico de 50 MHz por canal, permitiendo observar y analizar señales electrónicas con precisión. Además, incorpora protección contra sobrecargas y fusible cerámico doble para brindar mayor seguridad durante las mediciones.

Osciloscopio digital de doble canal

El osciloscopio permite medir simultáneamente dos señales independientes y cuenta con herramientas avanzadas para facilitar el diagnóstico electrónico.

Características principales:

• Dos canales independientes.
• Ancho de banda analógico de hasta 50 MHz.
• Frecuencia de muestreo de 250 MS/s.
• Profundidad de almacenamiento de 1 Kpts.
• Sensibilidad vertical de 10 mV/div a 10 V/div con sonda X1.
• Base de tiempo de 10 ns a 20 s.
• Impedancia de entrada de 1 MΩ.
• Tensión máxima de medición indicada: ±400 V, utilizando la configuración y los accesorios apropiados.
• Acoplamiento de entrada CA y CC.
• Modos de disparo automático, normal y único.
• Disparo por flanco ascendente o descendente.

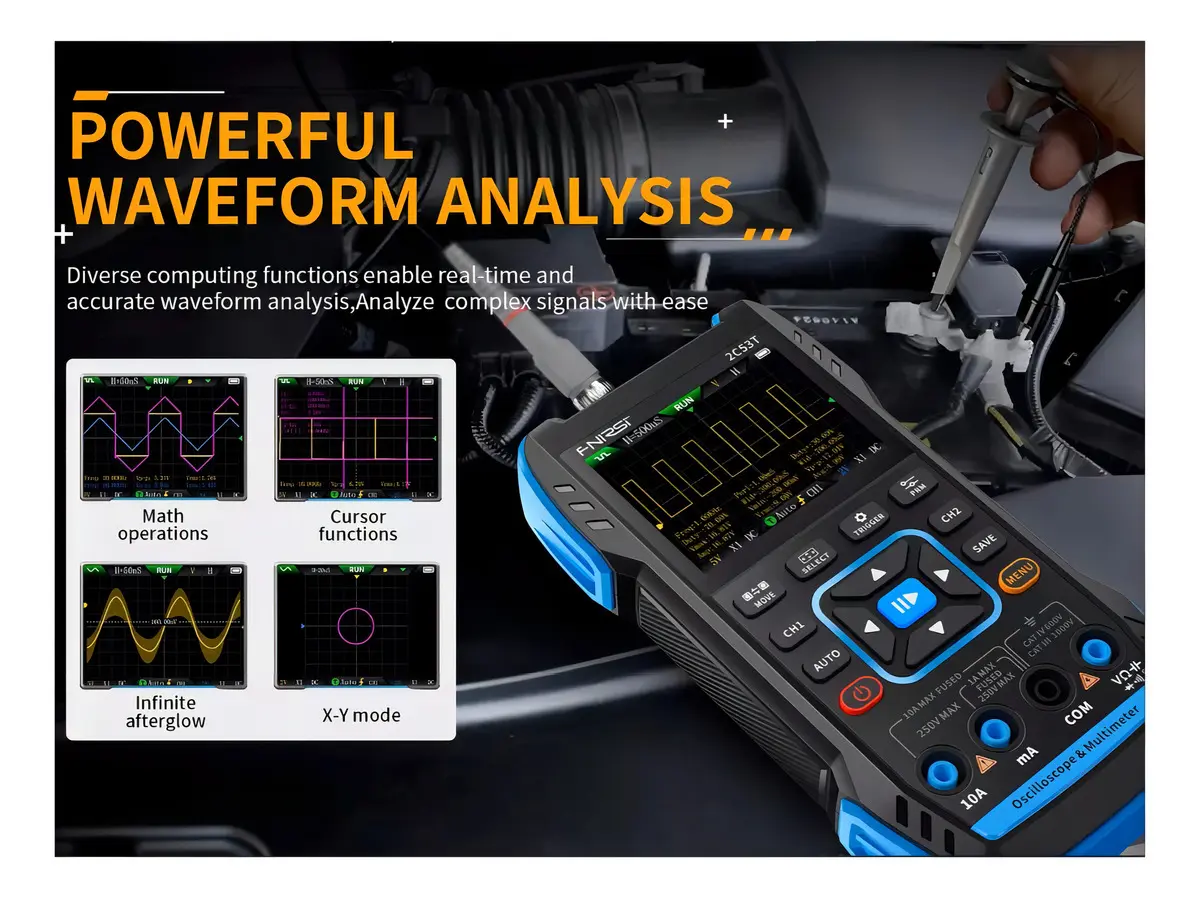

• Modos de visualización Y-T, Rolling y X-Y.
• Medición mediante cursores.
• Función de persistencia.
• Ocho operaciones matemáticas y análisis FFT.

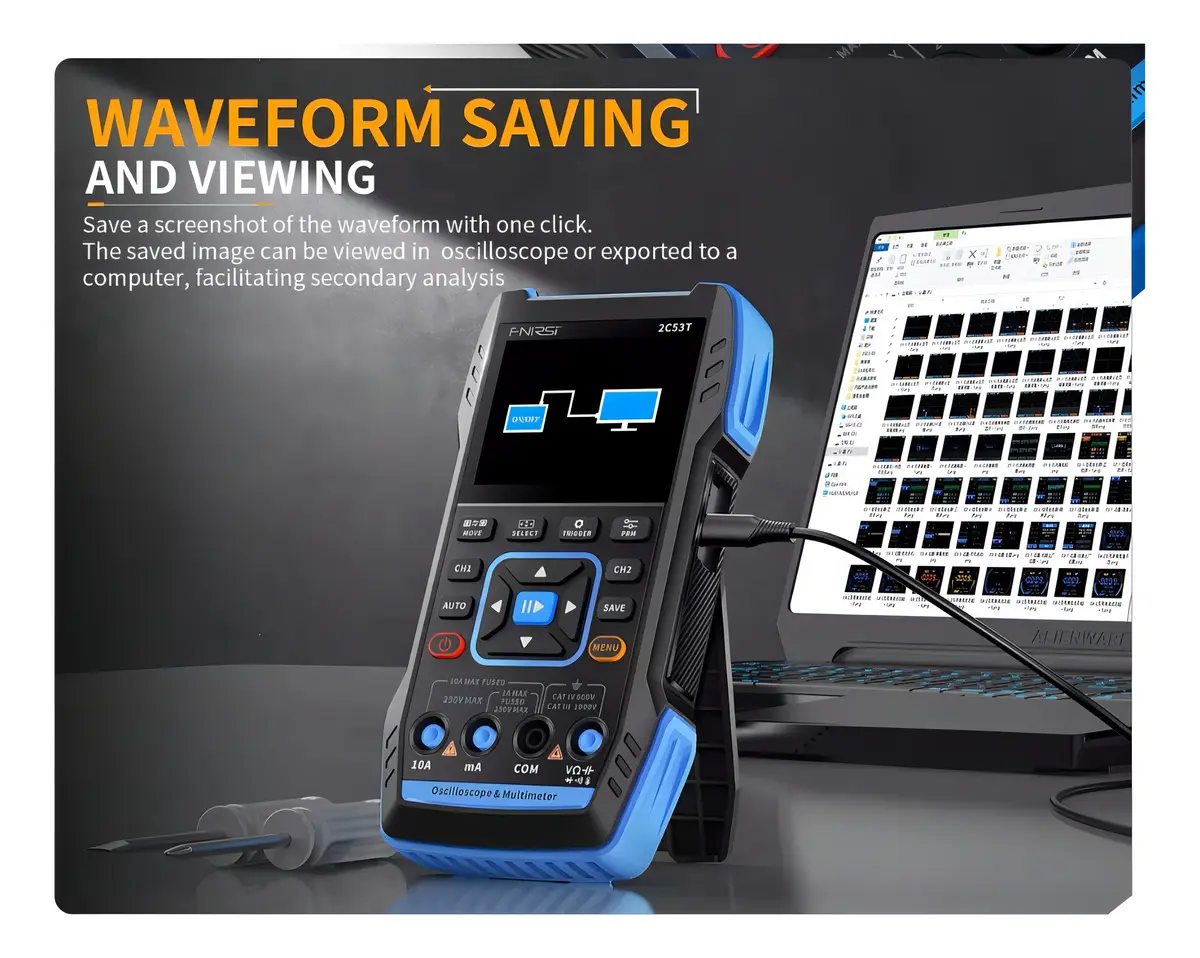

• Captura, almacenamiento y visualización de formas de onda.
• Exportación de imágenes a una computadora para análisis posterior.

Multímetro digital True RMS

Integra un multímetro de 4,5 dígitos y 19.999 cuentas, adecuado para mediciones eléctricas y electrónicas de uso profesional.

Permite medir:

• Voltaje CA y CC.
• Corriente CA y CC.
• Resistencia.
• Capacitancia.
• Temperatura.
• Diodos.
• Continuidad con indicador audible.

Rangos principales:

• Voltaje CC: Hasta 1.000 V.
• Voltaje CA: Hasta 750 V.
• Corriente CA/CC: Hasta 9,999 A.
• Resistencia: Hasta 19,999 MΩ.
• Capacitancia: Hasta 99,99 mF.
• Temperatura: De −55 a 1.300 °C.

El sistema incorpora protección inteligente contra sobrecargas y un circuito con fusible cerámico doble, proporcionando mayor seguridad durante el trabajo.

Generador de señales DDS

El generador integrado permite producir señales de prueba para comprobar circuitos, simular entradas y realizar prácticas de electrónica.

Especificaciones:

• Frecuencia de salida de 0 a 50 kHz.
• Ajuste en pasos de 1 Hz.
• Amplitud de salida de 0 a 3 V.
• Ciclo de trabajo ajustable de 0 % a 100 %.
• Ajuste de frecuencia, amplitud y ciclo de trabajo.

Incluye 13 tipos de señales:

• Senoidal.
• Rectangular.
• Diente de sierra.
• Media onda.
• Onda completa.
• Escalón positivo.
• Escalón inverso.
• Ascenso exponencial.
• Caída exponencial.
• Corriente continua.
• Multiaudio.
• Pulso de hundimiento.
• Onda de Lorentz.

Pantalla, batería y portabilidad

El FNIRSI 2C53T cuenta con una pantalla LCD a color de 2,8 pulgadas, con resolución de 320 × 240 píxeles, que permite visualizar claramente las señales y los valores de medición.

Su batería recargable de 3.000 mAh proporciona hasta aproximadamente 6 horas de funcionamiento, dependiendo del modo de uso. Se carga mediante conexión USB Tipo-C de 5 V/1 A.

Gracias a su diseño compacto, puede transportarse fácilmente para realizar diagnósticos en talleres, vehículos, laboratorios o trabajos de campo.

Aplicaciones recomendadas

Ideal para:

• Diagnóstico electrónico automotriz.
• Reparación de computadoras y módulos.
• Análisis de sensores y actuadores.
• Mantenimiento de equipos electrónicos.
• Investigación y desarrollo.
• Centros educativos y prácticas de laboratorio.
• Técnicos, estudiantes y aficionados a la electrónica.

Contenido del paquete

• 1 osciloscopio FNIRSI 2C53T.
• 2 sondas P6100 X10.
• 1 sonda con pinzas de cocodrilo.
• 1 juego de puntas para multímetro.
• 1 cable de carga.
• 1 bolsa de almacenamiento.
• 1 manual de usuario.
• 1 caja de embalaje.

Información importante

Antes de realizar mediciones de alto voltaje, verifique los límites del equipo, la categoría de seguridad y la configuración de las sondas. Utilice siempre accesorios adecuados y respete las recomendaciones del fabricante. Las características pueden variar según la versión o actualización del producto.
