FNIRSI LCR-ST1 – Pinza Digital Inteligente para Componentes SMD

FNIRSI LCR-ST1 – Pinza Digital Inteligente para Componentes SMD

La FNIRSI LCR-ST1 es una pinza medidora LCR portátil diseñada para comprobar componentes electrónicos pequeños, especialmente dispositivos de montaje superficial SMD. Permite medir automáticamente resistencia, capacitancia e inductancia, además de comprobar diodos y continuidad.

Su diseño compacto en forma de pinza facilita el contacto directo con componentes pequeños, incluso en tarjetas electrónicas y espacios reducidos. Es una herramienta ideal para técnicos en electrónica automotriz, reparación de módulos, laboratorios, centros educativos y aficionados.

Funciones principales

• Medición de resistencia, capacitancia e inductancia.
• Comprobación de diodos y continuidad.
• Reconocimiento automático del tipo de componente.
• Lectura de parámetros D, Z, Q, R y ESR.
• Tres frecuencias de prueba seleccionables.
• Dos niveles de señal de prueba.
• Pantalla HD a color.
• Almacenamiento automático de registros.
• Exportación de resultados a una computadora.
• Dos tipos de cabezales intercambiables.
• Batería recargable con puerto USB Tipo-C.

Rangos de medición

• Capacitancia: De 1 pF a 22 mF.
• Resistencia: De 10 mΩ a 10 MΩ.
• Inductancia: De 1 µH a 10 H.

El equipo reconoce automáticamente el componente conectado y muestra sus parámetros principales, facilitando la identificación y revisión rápida de piezas electrónicas.

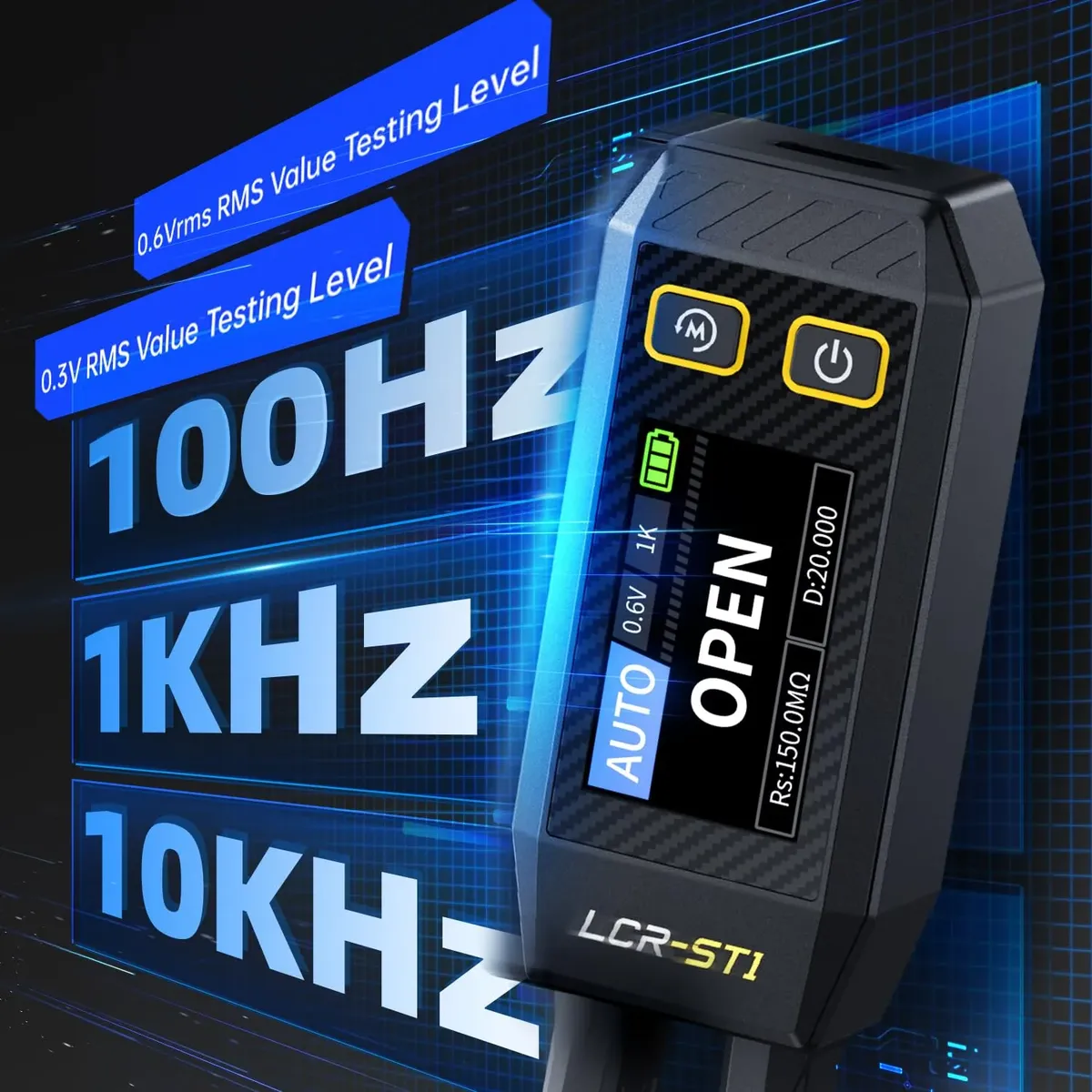

Frecuencias y niveles de prueba

La FNIRSI LCR-ST1 permite seleccionar entre tres frecuencias:

• 100 Hz.
• 1 kHz.
• 10 kHz.

También dispone de niveles de prueba de:

• 0,3 V RMS.
• 0,6 V RMS.

Estas opciones permiten adaptar la medición a las características del componente que se está analizando.

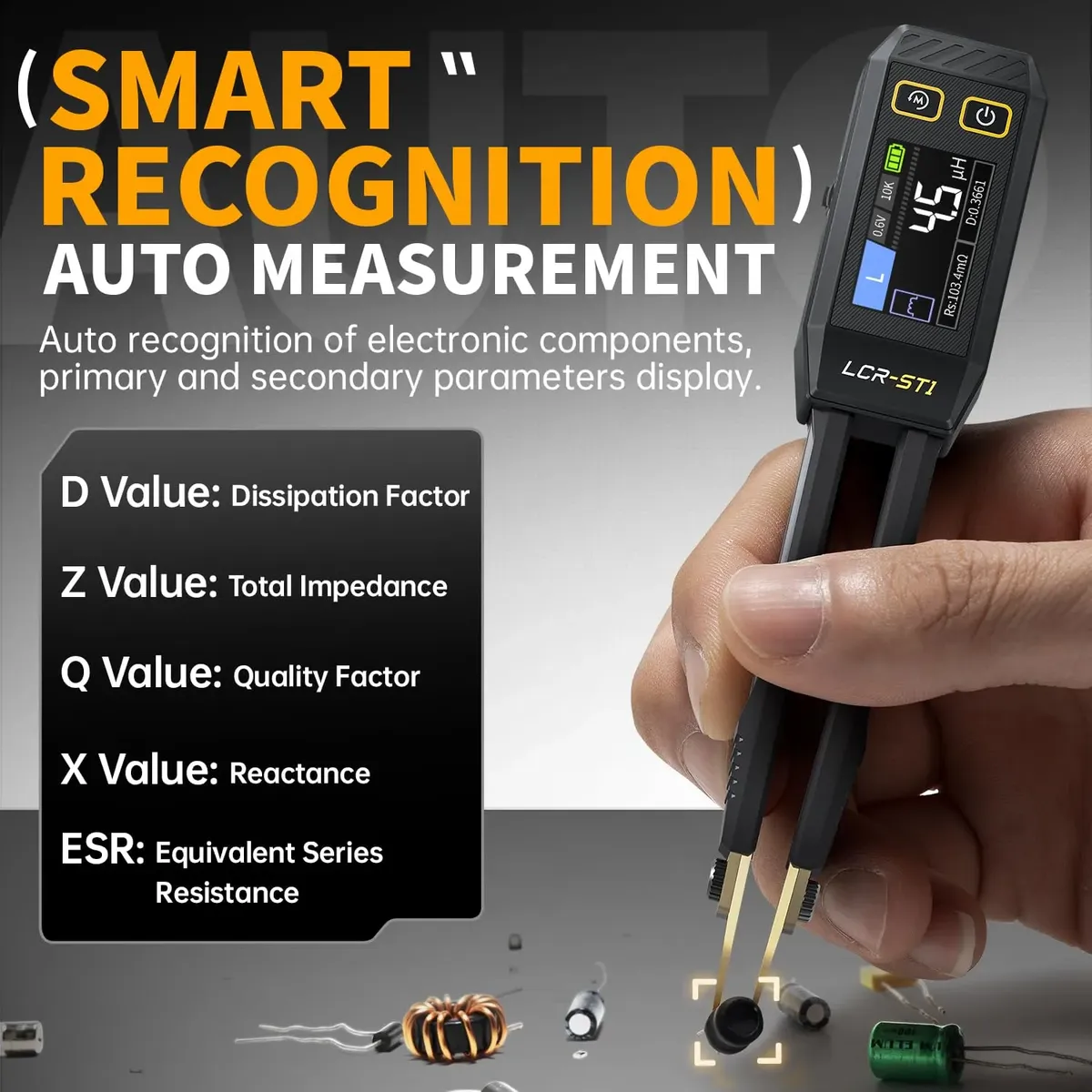

Parámetros disponibles

Además de los valores básicos de resistencia, capacitancia e inductancia, el equipo puede mostrar:

• D: Factor de disipación.
• Z: Impedancia.
• Q: Factor de calidad.
• R: Resistencia.
• ESR: Resistencia equivalente en serie.

Estas funciones resultan especialmente útiles para analizar capacitores, bobinas y otros componentes utilizados en tarjetas y módulos electrónicos.

Pantalla y almacenamiento

Cuenta con una pantalla HD a color de 1,14 pulgadas, que permite visualizar de forma clara el tipo de componente, el valor medido y los parámetros complementarios.

El equipo puede guardar automáticamente los registros de las pruebas. Posteriormente, los datos pueden transferirse a una computadora y organizarse en un archivo compatible con Excel, facilitando su análisis y documentación.

Cabezales intercambiables

Incluye dos tipos de puntas para adaptarse a diferentes trabajos:

• Cabezal puntiagudo: Ideal para componentes pequeños y mediciones de precisión.
• Cabezal tipo gancho: Facilita la sujeción de componentes, cables y terminales.

Especificaciones técnicas

• Marca: FNIRSI.
• Modelo: LCR-ST1.
• Pantalla: HD a color de 1,14 pulgadas.
• Capacitancia: 1 pF–22 mF.
• Resistencia: 10 mΩ–10 MΩ.
• Inductancia: 1 µH–10 H.
• Frecuencias: 100 Hz, 1 kHz y 10 kHz.
• Niveles de prueba: 0,3 V y 0,6 V RMS.
• Batería: Litio de 250 mAh.
• Carga: USB Tipo-C de 5 V.
• Dimensiones: 28 × 19 × 150 mm.
• Peso: Aproximadamente 41 g.

Aplicaciones recomendadas

La FNIRSI LCR-ST1 es ideal para:

• Diagnóstico de tarjetas electrónicas.
• Reparación de computadoras automotrices.
• Comprobación de componentes SMD.
• Revisión de resistencias, capacitores y bobinas.
• Mantenimiento de equipos electrónicos.
• Prácticas de laboratorio y formación técnica.
• Control de calidad de componentes.

Información importante

Para obtener mediciones precisas, el componente debe estar descargado y, cuando sea necesario, retirado o aislado del circuito. Los resultados pueden variar si existen otros componentes conectados en paralelo dentro de la tarjeta. Las especificaciones pueden presentar cambios según la versión o actualización del producto.
