EVGATSAUTO – Caja de Ruptura OBD2 de 16 Pines

EVGATSAUTO – Caja de Ruptura OBD2 de 16 Pines

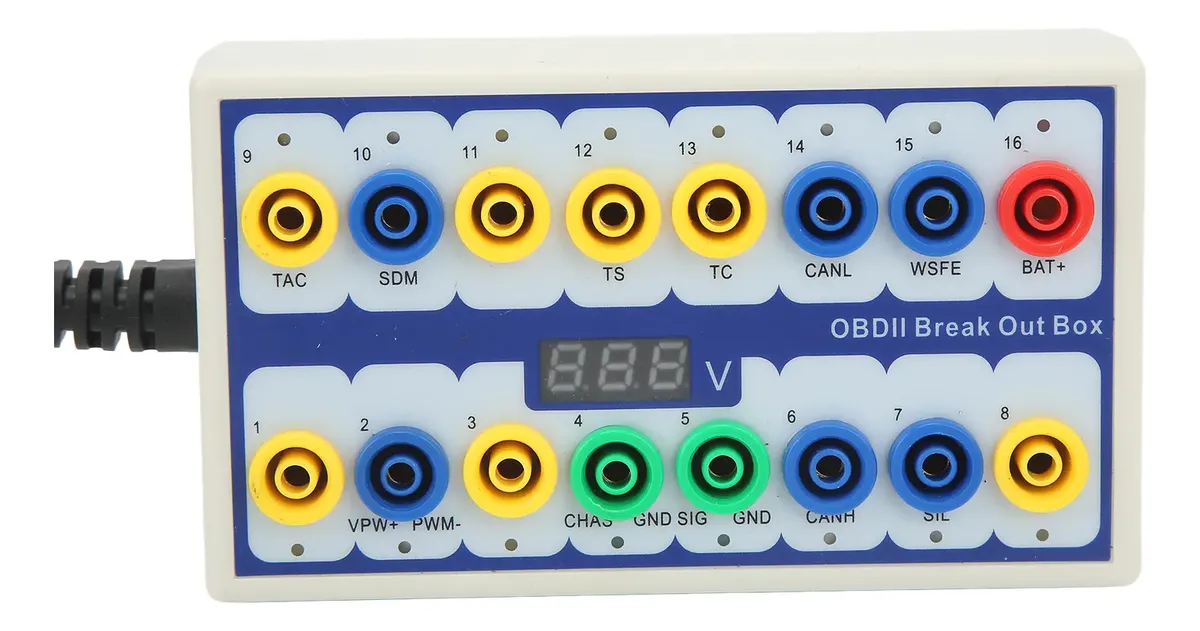

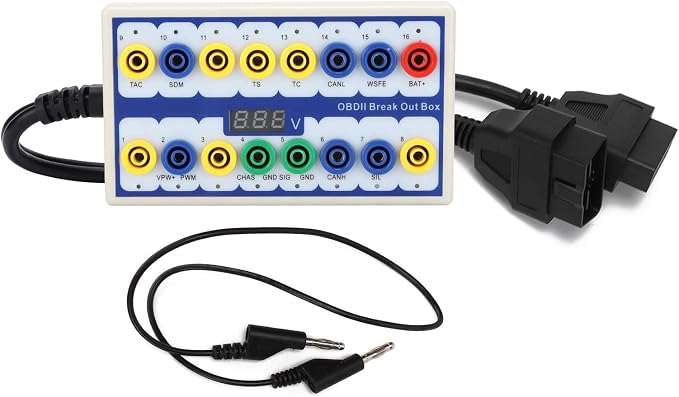

La caja de ruptura OBD2 EVGATSAUTO es una herramienta diseñada para comprobar rápidamente la alimentación, tierra y líneas de comunicación presentes en el conector de diagnóstico del vehículo. Facilita la identificación de fallas en el puerto OBD2 y permite acceder individualmente a sus 16 pines para realizar mediciones con multímetro u osciloscopio.

Es un accesorio útil para técnicos en diagnóstico, electrónica automotriz, programación de llaves y reparación de redes de comunicación vehicular.

Funciones principales

• Comprobación rápida del conector OBD2 de 16 pines.
• Monitoreo del voltaje de alimentación y conexiones a tierra.
• Identificación de pines y líneas de comunicación activas.
• Detección de bajo voltaje o ausencia de alimentación.
• Diagnóstico de conexiones abiertas, deficientes o incorrectas.
• Acceso individual a los circuitos mediante multímetro u osciloscopio.
• Transferencia de señal entre el vehículo y la herramienta de diagnóstico.
• Funcionamiento como extensión del conector OBD2.
• Monitoreo de datos mientras se utiliza simultáneamente un escáner.

Diagnóstico de alimentación y comunicación

La caja permite verificar si el puerto OBD2 entrega correctamente el voltaje necesario y si sus terminales de tierra funcionan adecuadamente. También ayuda a comprobar las líneas de comunicación utilizadas por el vehículo, facilitando el diagnóstico cuando un escáner no logra conectarse.

Puede utilizarse para revisar circuitos relacionados con diferentes protocolos automotrices, siempre que se conozcan el diagrama y la distribución de pines correspondientes.

Conexión simultánea

Su diseño permite conectar la caja entre el vehículo y el escáner. De esta manera, el técnico puede ejecutar una prueba de diagnóstico y, al mismo tiempo, monitorear señales, voltajes y actividad de comunicación con un multímetro u osciloscopio.

Esta función resulta útil para detectar fallas intermitentes, caídas de voltaje y problemas en las líneas de datos.

Aplicaciones recomendadas

Ideal para:

• Diagnóstico de puertos OBD2.
• Reparación de redes de comunicación automotriz.
• Comprobación de alimentación y tierra.
• Análisis de señales con osciloscopio.
• Medición de circuitos con multímetro.
• Diagnóstico cuando el escáner no se comunica.
• Programación y diagnóstico de llaves.
• Pruebas de módulos y sistemas electrónicos.

Características

• Conector OBD2 estándar de 16 pines.
• Acceso independiente a cada terminal.
• Compatible con automóviles y camiones que utilicen este conector.
• Construcción compacta y portátil.
• Fácil conexión entre el vehículo y el equipo de diagnóstico.
• Adecuada para talleres y trabajos de campo.
