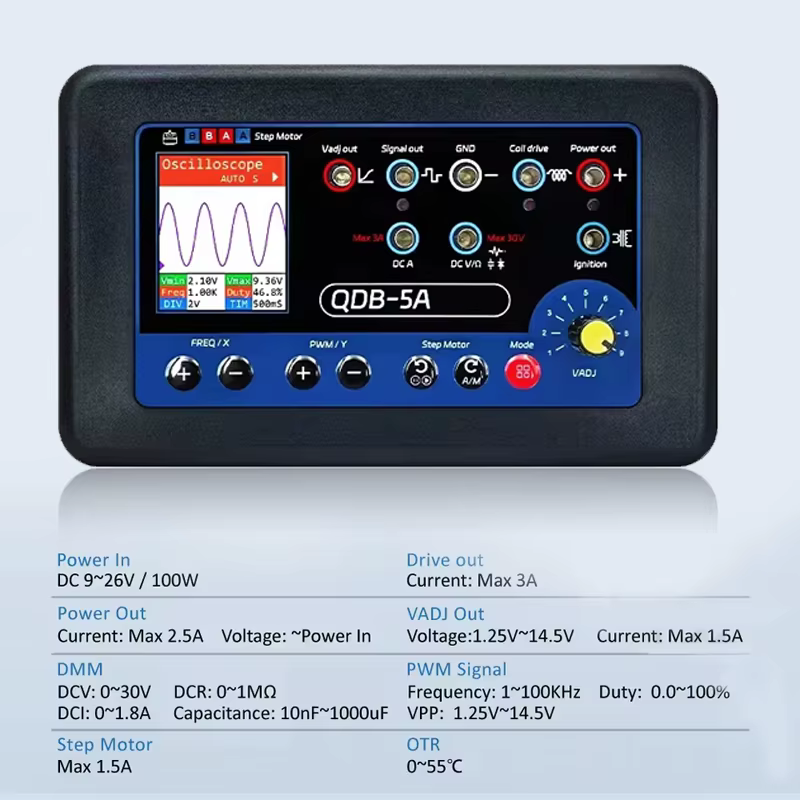

HWAUT QDB-5A – Probador de Actuadores Automotrices Multifunción

HWAUT QDB-5A – Probador de Actuadores Automotrices Multifunción

El HWAUT QDB-5A es una herramienta portátil diseñada para diagnosticar y comprobar actuadores, sensores y componentes eléctricos de vehículos. Integra en un solo equipo osciloscopio, multímetro, generador PWM, simulador de señales y controlador de motores paso a paso, reduciendo la necesidad de utilizar varios instrumentos durante el diagnóstico.

Es ideal para talleres automotrices, electricistas, técnicos en inyección electrónica y especialistas que trabajan con vehículos livianos, camiones y sistemas eléctricos de 12 y 24 V.

Funciones principales

• Visualización de señales mediante osciloscopio integrado.
• Activación y comprobación de bobinas de encendido.
• Prueba de inyectores y válvulas electromagnéticas.
• Control y comprobación de motores paso a paso.
• Generación de señales PWM ajustables.
• Simulación de señales de sensores.
• Medición de voltaje, corriente, resistencia y capacitancia.
• Comprobación de diodos.
• Ajuste de voltaje de salida.
• Protección automática contra sobrecorriente.

Prueba y accionamiento de componentes

El QDB-5A permite comprobar el funcionamiento de diferentes actuadores automotrices fuera o dentro del vehículo, según el procedimiento utilizado.

Puede trabajar con:

• Bobinas de encendido.
• Inyectores de combustible.
• Válvulas solenoides.
• Motores de control de ralentí.
• Motores paso a paso.
• Ventiladores electrónicos.
• Bombas de urea o AdBlue.
• Sensores de flujo.
• Actuadores controlados por PWM.
• Componentes de dos y tres cables.

Estas funciones ayudan a determinar si una falla se encuentra en el componente, el cableado, la alimentación o la señal de control.

Osciloscopio integrado

Su pantalla TFT a color permite observar formas de onda y señales generadas por sensores o módulos electrónicos. Esta función facilita la identificación de señales irregulares, interrupciones y fallas de funcionamiento.

El osciloscopio puede utilizarse para:

• Comprobar señales de sensores.
• Observar pulsos de activación.
• Analizar controles PWM.
• Revisar el comportamiento de inyectores y bobinas.
• Comparar señales durante el diagnóstico.

Generador PWM y simulador de señales

El generador incorporado permite ajustar la frecuencia, el ciclo de trabajo y el voltaje de salida para activar componentes o simular señales de sensores.

Características:

• Frecuencia ajustable: De 1 Hz a 100 kHz.
• Ciclo de trabajo: De 1 % a 100 %.
• Voltaje de señal VPP: De 1,25 a 14,5 V.
• Modos de trabajo para componentes de dos y tres cables.
• Ajuste de corriente para diferentes pruebas de accionamiento.
• Simulación de señales para sensores de presión de aire acondicionado, presión del riel y otras aplicaciones compatibles.

Control de motores paso a paso

El equipo permite activar y comprobar motores paso a paso utilizados en diferentes sistemas automotrices, como:

• Válvulas de control de ralentí.
• Tableros de instrumentos.
• Actuadores electrónicos.
• Otros motores paso a paso compatibles.

Su control ajustable facilita verificar el sentido de giro, movimiento y respuesta del componente.

Multímetro incorporado

El QDB-5A incluye funciones básicas de multímetro para realizar comprobaciones eléctricas sin utilizar un instrumento adicional.

Rangos de medición:

• Voltaje CC: De 0 a 30 V.
• Resistencia: De 0 a 1 MΩ.
• Corriente: De 0 a 1,8 A.
• Capacitancia: De 10 nF a 1.000 µF.
• Diodos: Compatible.

También permite observar directamente las lecturas en su pantalla a color.

Alimentación y protección

El equipo funciona con una entrada de 9 a 26 V CC, por lo que puede utilizarse en sistemas automotrices de 12 y 24 V.

Integra un sistema automático de protección contra sobrecorriente para mejorar la seguridad durante las pruebas. La capacidad de corriente de accionamiento puede variar según la función seleccionada, con ajustes indicados de hasta 3,5 A para pruebas de bobinas.

Diseño e interfaz

• Pantalla TFT a color.
• Selector para cambiar rápidamente entre modos.
• Controles independientes de frecuencia y ciclo de trabajo.
• Ajuste de corriente y voltaje de salida.
• Diseño compacto, portátil y resistente.
• Temperatura de funcionamiento de 0 a 55 °C.

Contenido del paquete

• 1 probador HWAUT QDB-5A.
• 1 cable de alimentación.
• 3 conectores individuales.
• 1 conector para motor paso a paso de ralentí.
• 1 cable para conexión de motor paso a paso.
• 1 manual de instrucciones.

Aplicaciones recomendadas

Ideal para:

• Diagnóstico eléctrico automotriz.
• Reparación de sistemas de inyección.
• Prueba de sensores y actuadores.
• Comprobación de bobinas e inyectores.
• Diagnóstico de vehículos livianos y pesados.
• Talleres de electrónica automotriz.
• Formación y prácticas técnicas.

Información importante

Antes de conectar cualquier componente, verifique su diagrama, terminales, voltaje de trabajo y corriente máxima. Una conexión incorrecta o una señal excesiva puede dañar el actuador o el equipo. Las funciones y rangos pueden variar según la versión del producto.
