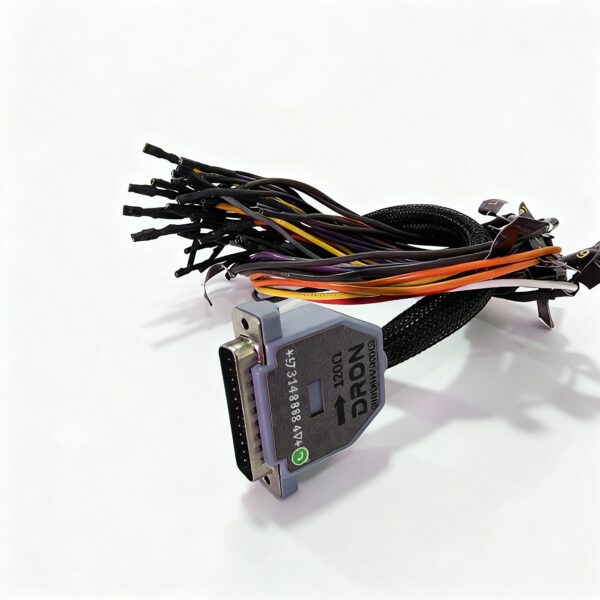

Arnés DB-25 AUTO BOX SIMULADOR profesional fabricado para el puerto DB-25 del AUTO BOX SIMULADOR (antes comercializado como DRON PROGRAMING). Incluye terminación CAN interna de 120 Ω y conductores pre-rotulados que llevan alimentación, masas, líneas de datos (CAN, K-Line, LIN) y señales de encendido/RESET hasta los módulos que se ensayan fuera del vehículo.
El precio original era: US $60.US $50El precio actual es: US $50.
Aplicación principal del Arnés DB-25 AUTO BOX SIMULADOR
• Conectar, alimentar y sincronizar Inmo-Box, antenas, ECU/TCM, BCM/UCH, ABS, tableros y otros módulos cuando se utilizan programadores o escáneres vía AUTO BOX.
• Ofrecer la resistencia de terminación CAN (120 Ω) integrada, indispensable para redes CAN cuando solo hay dos nodos en banco.
• Proporcionar puntos de test aislados (Dupont hembra) para osciloscopio, multímetro o generador de señales.
Especificaciones técnicas
• Conector al banco: DB-25 macho metálico, tornillos #4-40.
• Terminales al módulo: Dupont hembra de 1 mm con funda termo-retráctil (evita cortos).

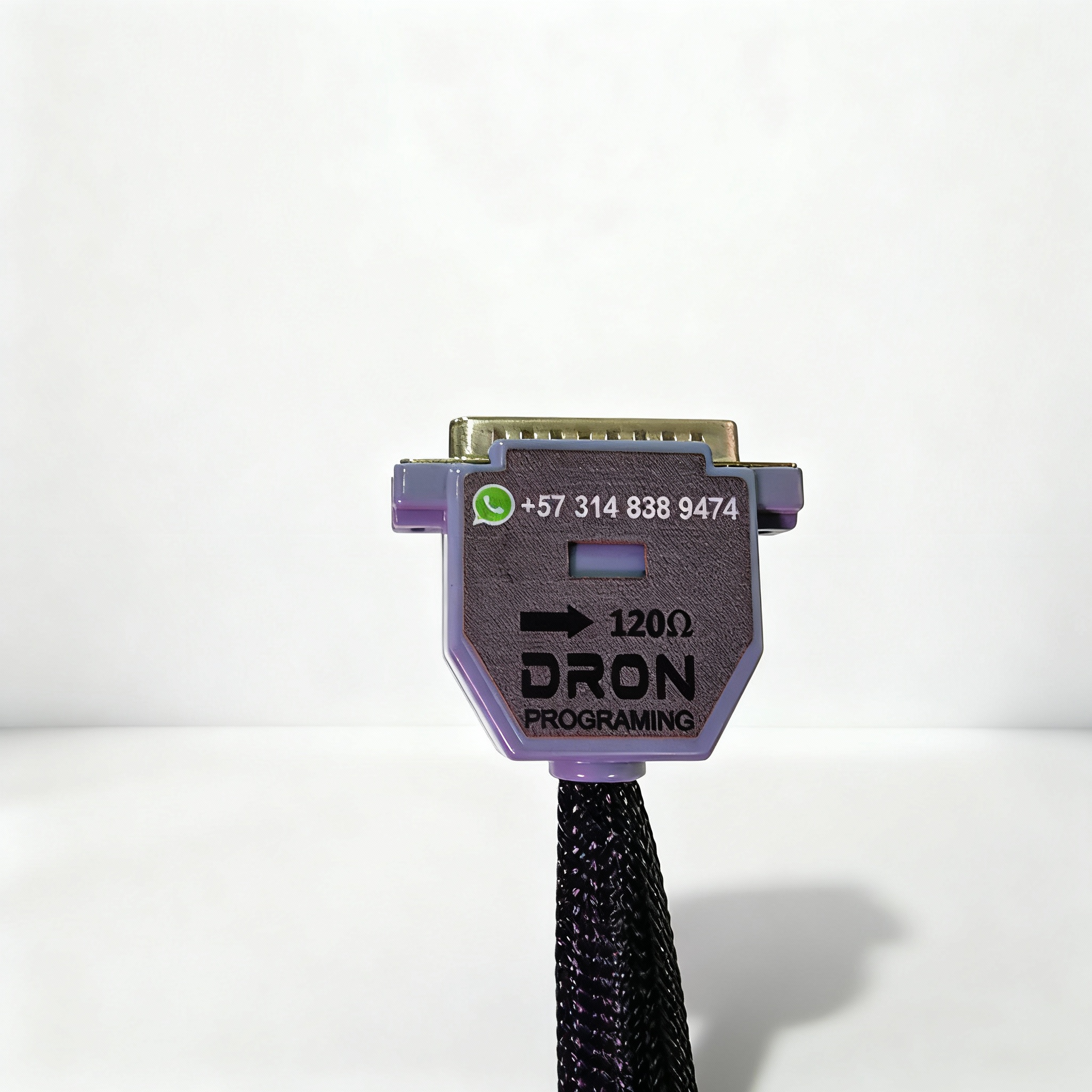

• Resistencia CAN integrada: 120 Ω ± 1 % entre CAN-H y CAN-L (grabado “← 120 Ω” en carátula).
• Sección conductores:
– Potencia (VBAT, ACC): 0,5 mm² (AWG20) · 5 A máx.
– Datos/señales: 0,3 mm² (AWG22) · 1 A máx.
• Aislamiento: PVC 105 °C, colores según función, envainado con funda PET trenzada negra.
• Longitud: 75cm (60cm tramo enfundado con malla + 15cm racimo).
• Temperatura de trabajo: –20 °C a 90 °C.
• Peso: 140 g.
Compatibilidad (exclusiva)
• AUTO BOX SIMULADOR / DRON PROGRAMING (puerto DB-25 pin-out propietario).
– No apto para MTC PROBE 2 ni MOTO PROBE.
Ventajas para el usuario
• Plug-and-play: elimina soldaduras y ahorra tiempo de preparación del banco.
• Terminación CAN integrada: garantiza la comunicación estable en pruebas de redes.
• Organización profesional: cada hilo rotulado en español; se identifica en segundos.
• Durabilidad: conector blindado, alivio de tensión moldeado y funda anti-abrasión.
Contenido del paquete
• 1 Ramal DB-25 “DRON/AUTO BOX” probado en continuidad y resistencia CAN.
SKU: RAMAL-AUTOBOX
Origen: Colombia
